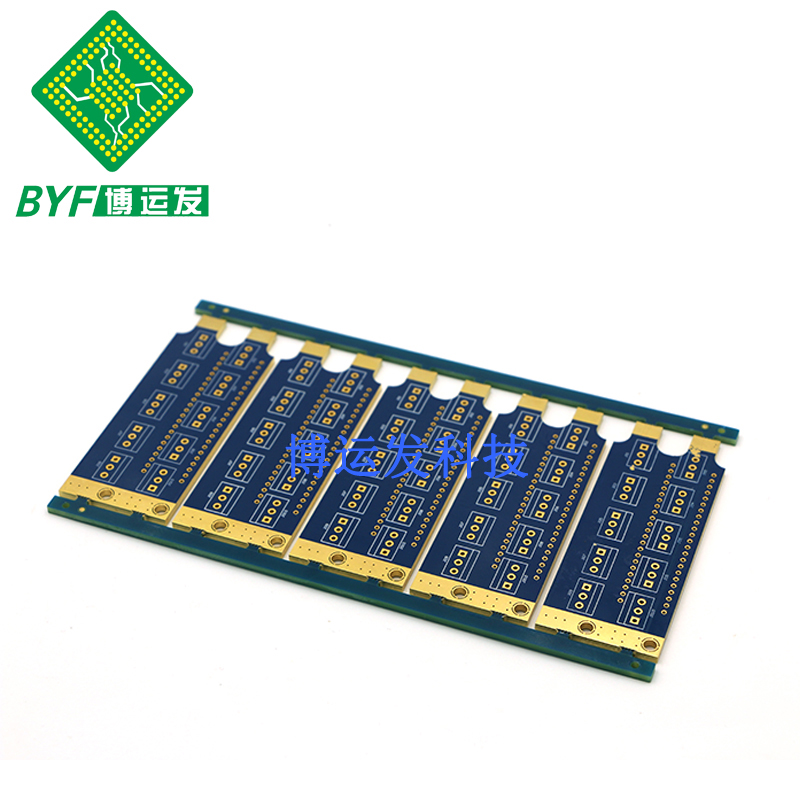

厚銅PCB

板材：生益S1000H

層數：4層
板厚:1.6±0.16mm
尺寸：210mm*140mm
最小孔徑：0.4mm
最小線寬線距：6mil/6mil
孔銅平均厚度：25um
面銅厚度：6盎司
表面處理：沉金
工藝特點：外層6盎司，內層3盎司
應用領域：軍工設備

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

1 博運發PCB在多年制作厚銅板的幾點經驗分享：

印制電路厚銅板普遍用作于電源電路方面，其電氣性能對耐高壓、電感性能方面有較高要求，除了在選材上有一定特殊性，在制作上也有很多獨特之處。

大多數廠家生產的厚銅板完成銅厚多在137um以內，對于完成銅厚172um以上的厚銅板制作，在制作經驗上較為欠缺，在這里主要針對172um以上的厚銅板在生產過程中，如何減少鉆孔披鋒毛刺、減少蝕刻毛邊、減少阻焊油墨氣泡針孔方面闡述幾點我司經驗和見解。

2.厚銅板減少鉆孔毛刺制作方法

對于厚銅板來說鉆孔毛刺除了跟鉆孔參數、鉆咀質量壽命有很大關系外，選用合適墊板和蓋板來減少鉆孔孔口毛刺是至關重要的。172um以上厚銅板一般蓋板使用較厚鋁片或0.3鋁箔也可加0.3~0.5厚冷沖板做蓋板（酚醛紙膠板、環氧玻璃布板），而墊板主要使用高密度和表面硬度大的墊板如酚醛墊板、蜜胺木墊板、環氧玻璃布基材等；

以下是幾種公司現有的墊板對比試驗結果，除了正常使用的木纖維墊板、蜜胺墊板、酚醛墊板外，另選用一種0.13 mm常規鋁片夾與木纖維墊板于板之間來減少毛刺使用，以下是使用不同墊板鉆孔毛刺比較。

通過以上實驗結果比較可知，普通中密度木纖維墊板毛刺嚴重，無法滿足要求，其次是蜜胺墊板，酚醛墊板較好，木纖維墊板上加鋁片整體效果明顯更好。酚醛墊板雖然表面硬度大，鉆孔毛刺也較理想，但此種墊板整體硬度大，容易因墊板起翹或機臺不平而出現局部披鋒毛刺大，另酚醛墊板不利于散熱，融化的樹脂不利于排屑，容易造成鉆污不利于孔型和孔化銅。

3.厚銅板減少蝕刻毛邊制作方法

（1）根據圖形和線距進行分多段補償，加大密集和非密集線補償比例，密集線和特殊圖形（如梳型、弧形、尖角等）容易蝕刻毛邊過大需加大補償，下面是一款銅厚206 ?m板堿性蝕刻測試板（酸性蝕刻也可參考）。
適當加大孤立線和密集線以及特殊圖形的補償比例有利于毛邊的管控，如206 ?m底銅線路補償獨立線比密集區加大補償量可加大到0.10 ?m以上，整體的蝕刻毛邊效果明顯要好。

（2）分兩次或兩次以上蝕刻，每次蝕刻調整放板方向（包括正反面），按不同方向放板可以使噴咀從更多方位角度去噴射藥液來改善密集和特殊圖形蝕刻毛邊（此方法也適應酸性蝕刻）
