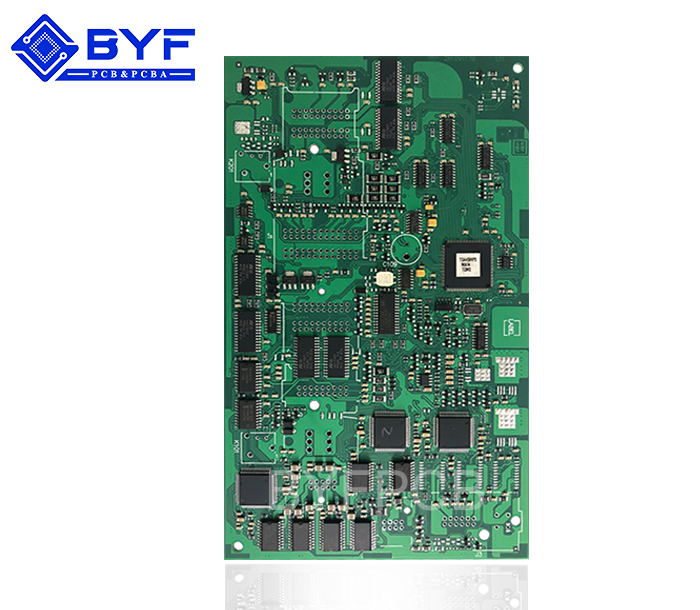

    工控主板2

    產品分類:工控SMT產品

    型號:G057854

    板材:生益S1141
    板厚:1.6±0.16mm

    尺寸:86mm*132mm

    最小焊盤間距:0.3mm

    最小焊盤大?。?.2mm
    表面處理:沉金

    在線咨詢

    24h 熱線

    189 2743 2288

    產品簡介

    INTRODUCTION

    smt貼片加工中兩個端頭無引線片式元件的手工焊接方法通常有三種:逐個焊點焊接,采用專用工具焊接,采用扁片形烙鐵頭快速進行SMT貼片焊接。

    一、逐個焊點焊接

    ①用鑷子夾持SMT元件,居中貼放在相應的焊盆上,對準后用鑷子按住不要移動。

    ②用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

    ③用鑿子形(扇鏟形)烙鐵頭加少許直徑小于等于0.5mm的焊錫絲,焊錫絲碰到烙鐵頭時應迅速離開,否則貼片加工焊料會加得太多。

    ④先用烙鐵頭加熱一端焊盤大約25左右,撤離烙鐵。

    ③然后用同樣的方法加熱另一端焊盤大約2s左右,撒離烙鐵。

    注意:焊接過程中應保持元件始終緊貼焊盤,避免元件一端浮起。

    二、采用專用工具馬蹄形烙鐵頭焊接

    ①貼放元件,對準后用子按住不要移動。

    ②用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

    ③給馬蹄形烙鐵頭上。

    ④用馬蹄形烙鐵頭同時加熱兩端焊盤大約2s左右,撤離烙鐵

    三、采用扁片形絡鐵頭快速焊接

    ①貼放元件,對準后用鑷子按住不要移動。

    ②用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

    ③給扁片形烙鐵頭上錫。

    ④用扇片形格鐵頭在元件的側面同時加熱兩端焊盤大約2左右,拋離烙鐵。
